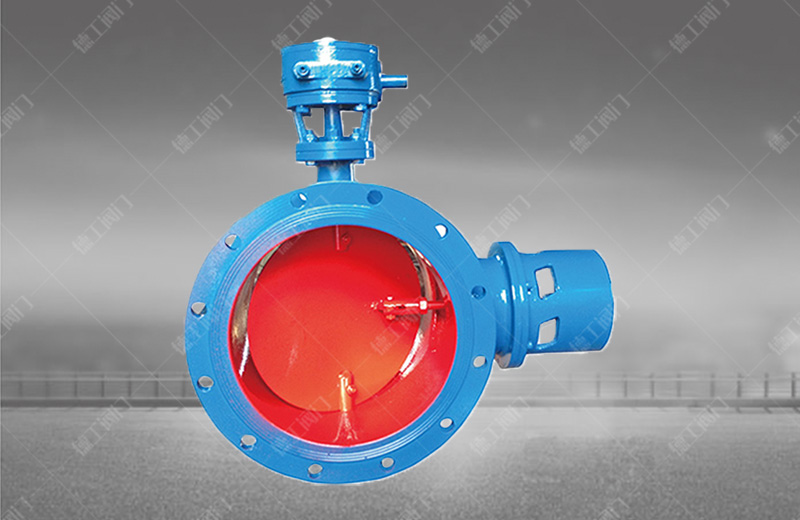

蝶式放散閥

技術參數

產品型號：FS48(948)W
公稱通徑：DN400~2800mm
公稱壓力：0.05～0.25MPa
適用溫度：≤250℃
驅動方式：電動、液動、氣動、電液動
適用介質：空氣、加熱爐煤氣、高爐煤氣、轉爐煤氣、煙氣等
閥體材質：碳鋼、橡膠、鉻鋼
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

產品概述

蝶式放散閥由閥體、蝶板、連桿、消聲器、排風筒等部件組成。用手動杠桿機構或電動裝置轉動蝶板達到閥門啟閉，來實現不停止鼓風機的情況下減少或完全停止向高爐送風，將多余的氣體排到大氣中。其構造上特殊的地方，是可以進行遠距離操縱的電動驅動。移動放風閥閥瓣的大小，能方便地改變風量的大小，通過放風閥上的自動位置反幅輸出信號。用DFP-09電動操作器顯示閥門開度的大小。只要控制電動操作器，即可達到所需風量。適用于建材、冶金、化工、電站等行業部門的通風管道上，作為自動調節或遠距離控制設備所需風量的裝置。給定風壓條件下，通過伺服放大器、電動操作器、閥位反饋等裝置自動控制所需風量，結構簡單，操作方便；為了閥門開啟線性度好，采用雙閥瓣結構。

主要外形及連接尺寸表

DN	D1	D	L	b	N-d	H	H1	H2	&	重量（Kg）
DN	D1	D	L	b	N-d	H	H1	H2	&	手動	電動
400	495	540	350	16	16-22	650	380	660	350	205	225
450	550	595	370	16	16-22	700	380	690	350	228	250
500	600	645	400	20	20-22	730	450	720	400	265	300
600	705	755	530	20	20-26	870	525	780	400	403	440
700	810	860	60	24	24-26	1070	600	830	500	650	685
800	920	975	750	24	24-30	1190	700	880	500	850	890
900	1020	1075	750	24	24-30	1510	750	930	600	1100	1140
1000	1120	1175	800	28	28-30	1680	800	1000	600	1380	1430
1200	1320	1375	900	32	32-30	1880	900	1100	700	1880	1930
1400	1520	1575	1000	36	36-30	2110	1050	1250	700	2530	2590
